​Model ３
ラインプリアンプ

■高精度シャント型抵抗アッテネータ

プリアンプの肝とも呼べる音量調整には47ステップのシャント型抵抗アッテネータを採用しました。金属箔抵抗による入力抵抗を介してポジティブ、ネガティブ入力間をシャントする構成のため、バランスアンプでありながらシングルアッテネータで音量調整が可能です。そのため信号経路にアッテネータの接点が介在することがなく、その部分での音質への影響を最小限にしています。

アッテネータの音質を左右するロータリースイッチにはELMA社製の47接点タイプ、抵抗はPRP社の0.1%級高精度抵抗を採用。軽やかな操作感と優れた音質を実現しています。

信号経路をシンプルにするために、Model3では左右独立型のアッテネータとしました。二つのノブを回して音量調整する必要がありますが、アッテネータとすることで、正確に左右の音量を合わせることができます。

​

■全段機械接点レス構成

Model3の入力セレクター、出力セレクターには通常の機械式スイッチではなくオン抵抗150mΩの半導体リレーを採用。

またアッテネータもシャント型のため、入力端子から出力端子まで、機械式接点のない全段機械接点レス構成としています。

長期にわたり機械接点に起因する接触不良等の発生を防ぎ、いつまでも安定した音質を提供したい。DVASはそう考えています。

​

■天吊り型高剛性2シャーシ構成

Model3はアンプ部、電源部の独立した２シャーシ構成を採用しました。一体型と2シャーシ型のメリット、デメリットは相反する部分が多く、単純にどちらが優れているとは言えません。

Model3は2シャーシ型としてアンプ、電源部を小型化できるメリットを生かし贅沢なアルミブロックからCNCにより削り出したシャーシ構造を採用。アンプ部は4面、電源部は5面の削り出し構造としています。

また、電源部には制御回路とアンプ用電源トランスのみを配置し、定電圧回路を含む全アンプ回路はアンプ部として独立させました。​​​​​

​内蔵する主要パーツはすべて天板に固定するModel1B、Model2B同様の天吊り構成としています。

■電源回路

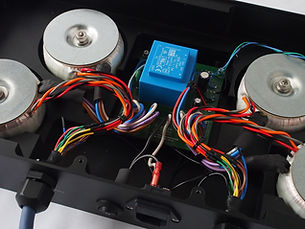

制御回路専用トランス×１、アンプ用トロイダルトランス（50VA）×4

合計５個のマルチ電源トランス方式を採用。

​​​​

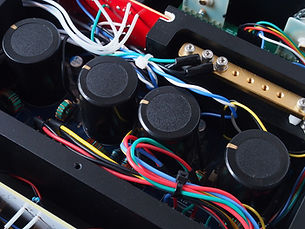

アンプ用整流回路は、正負巻き線ごとにブリッジ配置したSiCショットキーバリアダイオードと10,000uFの高信頼性コンデンサを配した強力な構成です。整流ダイオードと整流コンデンサの間には高周波フィルターを設け、トランス経由で混入する高周波ノイズにも配慮しています。​

​​​​

またメインレギュレータとローカルレギュレータのデュアル無帰還レギュレータ構成としてアンプ回路に良質なエネルギーを供給しています。メインレギュレータは定電流素子とLEDによる基準電圧源をダーリントントランジスタによるエミッタフォロワで構成。左右、各アンプ段ごとに独立した全8回路を搭載。また、ローカルレギュレータは定電流素子とツェナーダイオード＋エミッタフォロワとし、左右、正負、各アンプ回路で毒いるさせた全12回路を搭載。これらのレギュレータは左右で独立したアンプ基板に搭載しており、アンプ回路の直近に配置することで安定に電力を供給します。

■出力セレクター、極性反転機能、ゲイン切替

Model3には二系統の出力端子を搭載しています。これらはフロントパネルのOUTPUT SELECTORを操作することで、出力１、出力２、出力１＆２の三種類の出力を選択することが可能です。単純なパラレル接続ではありませんので、複数の系を接続した状態でも使用していない系の影響を抑えることが可能です。また、同時出力も可能ですから、パッシブバイアンプなどにも柔軟に対応できます。

​また、フロントパネルのPOLARITYスイッチにより、出力の極性を反転させることができます。NON INVERTでは＃２番ホット、INVERTでは＃３番ホットとなります。システム全体の極性に合わせて切替使用できます。

​試聴環境や接続される機器により、音量調整がやりやすいように、INPUT GAINセレクターを装備しており、アンプ部のゲインを20dB、10dB、0dBに切り替えることができます。表示上は0dB、-10dB、-20dBとなっています。

■その他

​・ハイブリッドインシュレータ

​全体を支えるインシュレータはステンレスと牛皮チップによるハイブリッド型を搭載。設置面に優しく、接触面積を抑えつつ、設置面との摩擦抵抗を大きくしました。このインシュレータを採用することで、電源部とアンプ本体を重ね置き配置することも可能です。

​​

・Pｃ-Triple C導体ACケーブル

音質に大きな影響のあるACケーブルにはPｃ-Triple C導体を採用した高品位ケーブルを搭載。優れた解像感と透明感を実現しました。また、シンプルな2芯構造とアースなし金メッキ端子ACプラグ採用により、どのようなコンセントにもアダプタなどを介すことなく接続が可能です。

​

・機内配線材

信号系の機内配線にはArgent Phonoで採用したテフロン被膜純銀単線を搭載。ケーブルによるロスを抑え純度の高い信号伝送を実現します。

​​

・純銅削り出し金メッキGNDバー

各回路ブロックのGNDは純銅から削り出し、金メッキ処理を施したバスバーにて集中化することで、安定な基準電位を得ています。

​・プリント基板

回路を実装する各プリント基板は銅箔厚70u、板厚1.6mmのガラスエポキシ製とし、各パーツをしっかりと固定します。
